配管加工

溶接ロボット

Contents

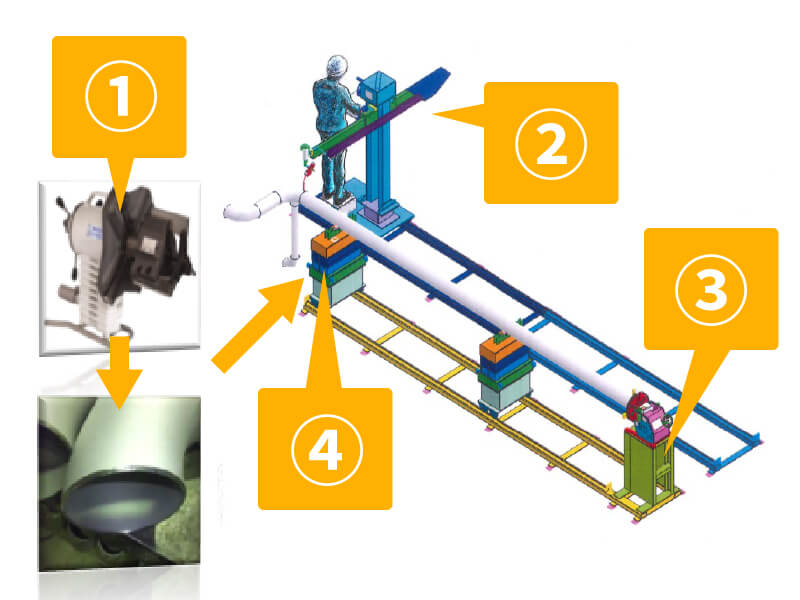

配管加工・溶接のロボット化

自社工場内にて、安全かつ高品質な配管加工を実現するべく、溶接ロボットをはじめとする、各種加工機械を保有しております。
○SGP白250A  1層目裏波溶接
○SGP白管フレア&開先加工
SUS304sch10 300A2層目ウィービング

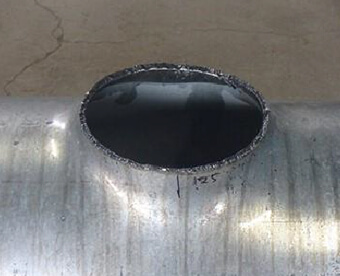

バーリング加工

バーリング加工とは、鋼管に下穴をあけ、引き抜き加工を行うことで、一体化した分岐部分(枝管)を形成する加工方法です。従来工法では複雑な溶接加工が用いられていましたが、加工には熟練を要しますし、どうしても不具合が発生しやすい部分となっていました。
一体化加工することにより、従来工法の抱えていた問題を解決したのがバーリング工法です。

バーリングマシン加工可能管種及び加工可能口径
加工可能管種:白鋼管・黒鋼管・ステンレス管
加工口径(A)
3240506580100125150200250300400









主管(A)
80
100
125
150
200
250
300
350
400
450
500

ラップジョイントフレア加工

ラップジョイントフレア工法とは、溶接を使わない新しい配管方法です。鋼管の管端部分を直接ツバ出し加工します。配管場所では、ルーズフランジを用い、ボルトナットで締め付けるだけの単純な作業で配管が完了します。この工法により、従来の溶接加工と比べて工期の短縮、電気使用量の低減などの利点を生み出すことができます。

ジャストフレア加工1

ラップジョイントフレア加工管種及び加工可能口径
口径(A)


加工
管種
506580100125150200250300350400
SGP鋼管
(白・黒)
圧力鋼管STPG
ステンレス管
